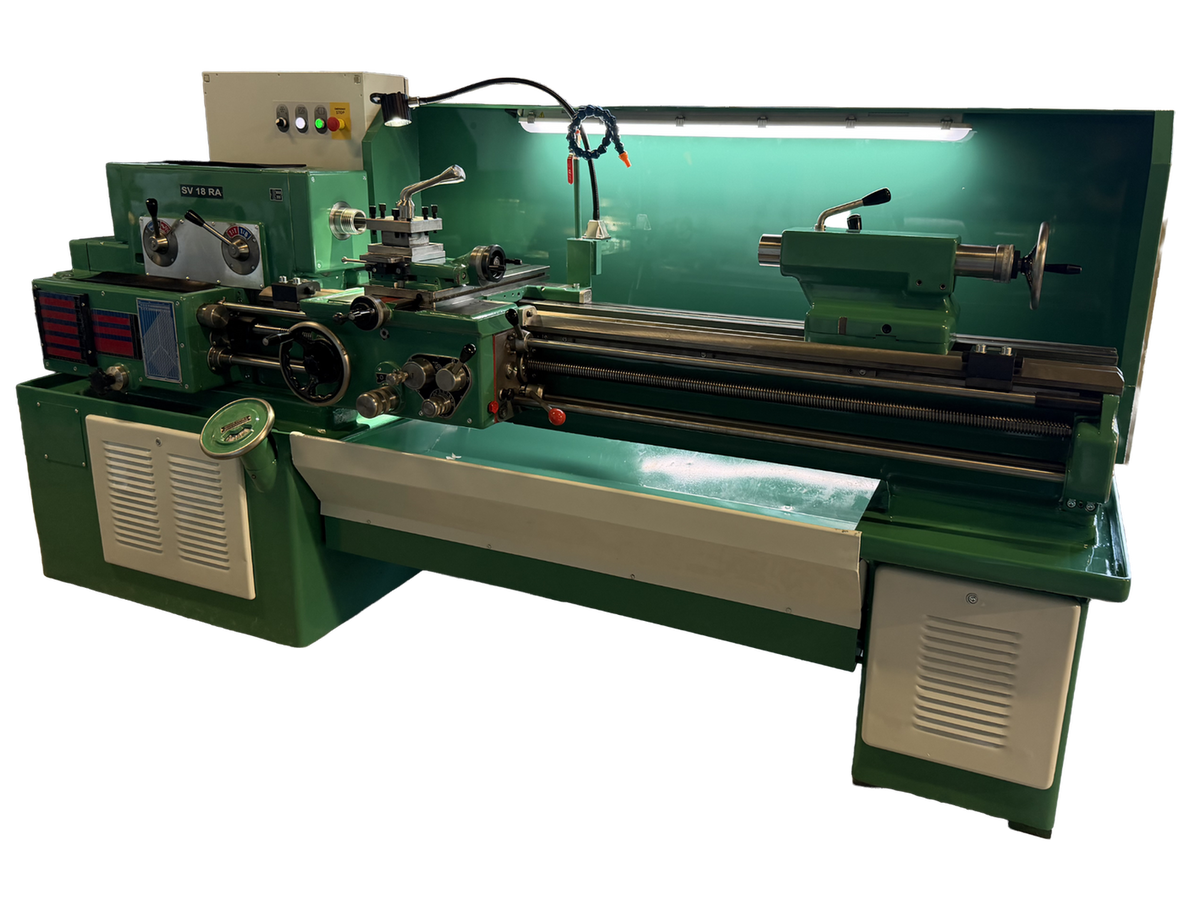

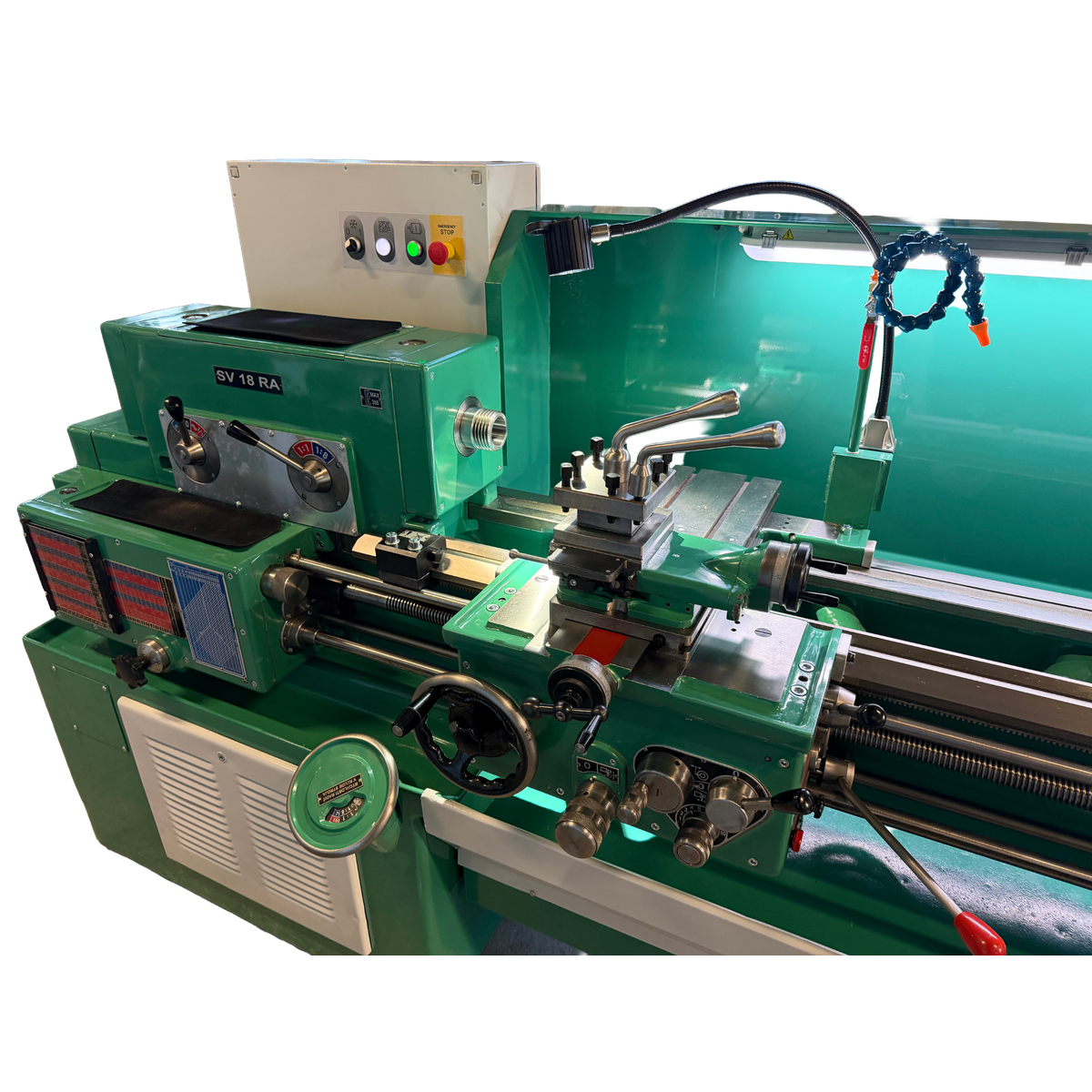

SÚSTRUHY SV 18RA
po Generálnej Oprave
SÚSTRUHY SV 18RA
Technické parametre
- Obežný priemer nad lôžkom 380 mm
- Obežný priemer nad suportom 215 mm
- Vzdialenosť hrotov 1000 mm
- Rozsah otáčok vretena 14-2800 min-1
- Vŕtanie vretena 41 mm
- Ukončenie vretena M68
- Maximálny rozmer noža 22×22 mm
- Výkon motora hlavného pohonu 6 kW
- Hmotnosť stroja 1800 kg
Základné vyhotovenie stroja
- Kryt skľučovadla Ø 250 mm
- Metrické vyhotovenie
- Ukončenie vretena M68
- Vŕtanie vretena Ø 41 mm
- Štvorboká nástrojová hlava
- Elektrorozvádzač na vreteníku
- LED osvetlenie
- Mikrometrická narážka pozdĺžna
- Farba – RAL 6000/ 1003
- Sada výmenných kolies pre rezanie závitov
- Tlačený návod na použitie
Príplatkové vyhotovenie stroja:
- 2-osá numerická indikácia polohy Limat
- Prívod energií k suportu článkovým nosičom
- Zadný pevný kryt s LED osvetlením
- Kryt pracovného priestoru
- Luneta pevná
- Luneta pohyblivá
Postup generálnej opravy
- Čistenie stroja a demontáž jednotlivých podskupín
- Prebrúsenie saní, priečneho suportu, vretena a pinoly koníka
- Prebrúsenie a zaškrabanie vodiacich plôch nožového suportu, výmena skrutky s maticou a nožových klinov
- Zaškrabanie vodiacich plôch vreteníka, saní, priečneho suportu a koníka do geometrických pozícií podľa protokolu presnosti
- Výmena skrutky s maticou na priečnom posuve, výmena priečneho klinu a nožovej hlavy
- Kompletné rozobratie a výmena opotrebovaných dielov v suportovej skrini, závitovej skrini, vreteníku, prevodovej skrini, koníku a suportoch
- Ustavenie a prípadná výmena vodiacich hrebeňov, nová spojková tyč, oprava vodiacich tyčí a ťažnej skrutky
- Výmena ložísk vo všetkých podskupinách stroja
- Doplnenie pozdĺžnej mikrometrickej narážky a sady výmenných kolies
- Kompletná výmena štítkov
- Základný náter, tmelenie, prebrúsenie a polyuretánový vrchný náter podľa požiadavky (zelená RAL 6000 / biela RAL 1003)
- Nový rozvádzač s elektroprvkami, oprava hlavného motora, čerpadla mazania, nové hydrolové čerpadlo,
nová kabeláž a ochranné hadice, LED osvetlenie pracovného priestoru - Vystavenie protokolu presnosti a revíznej správy elektro
- Kontrolná skúška a odovzdanie stroja na našej prevádzke
